3D檢測是一種快速和準確的采集物體物理信息方式,通過圖像和數據的處理,可以得到物體的長度、寬度、高度、體積,特征尺寸,特征位置、面積等信息。

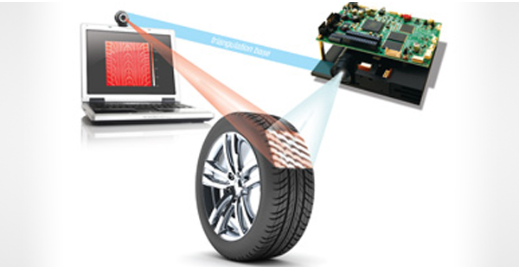

3D檢測原理簡介:
? 在被測物體上投影光柵圖像
? 圖像處理
? 相機抓取圖像
? PC或嵌入式處理器分析光柵變形
? 生成可視化數據
? 建立三維圖像點云
? 建立三維模型
3D掃描產品型號:

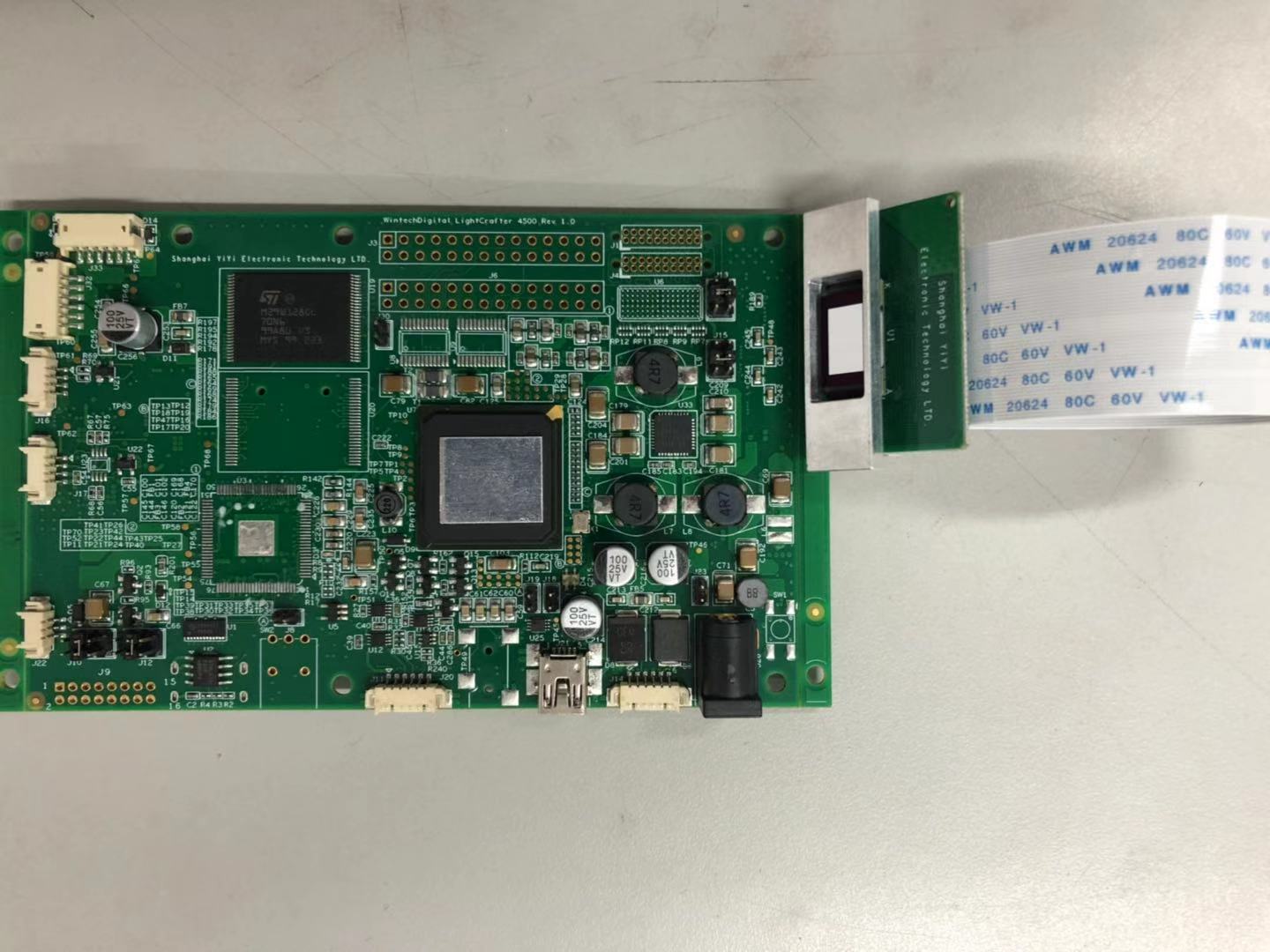

SP45 參數:支持0.45、0.7、0.55三種分辨率DMD;
支持USB 2.0高速圖片傳輸及顯示、具有內外同步觸發功能;
提供USB 2.0底層驅動及動態鏈接庫文件,方便二次開發;
支持XGA和1080P分辨率單個微鏡精確控制及鎖定;
對比度超過2000:1;
支持波段范圍為350nm-2700nm(不同DMD);
微鏡任意時間鎖定;
微鏡二進制翻轉頻率可設置。
完全兼容TI(德州儀器)Discovery 4100
